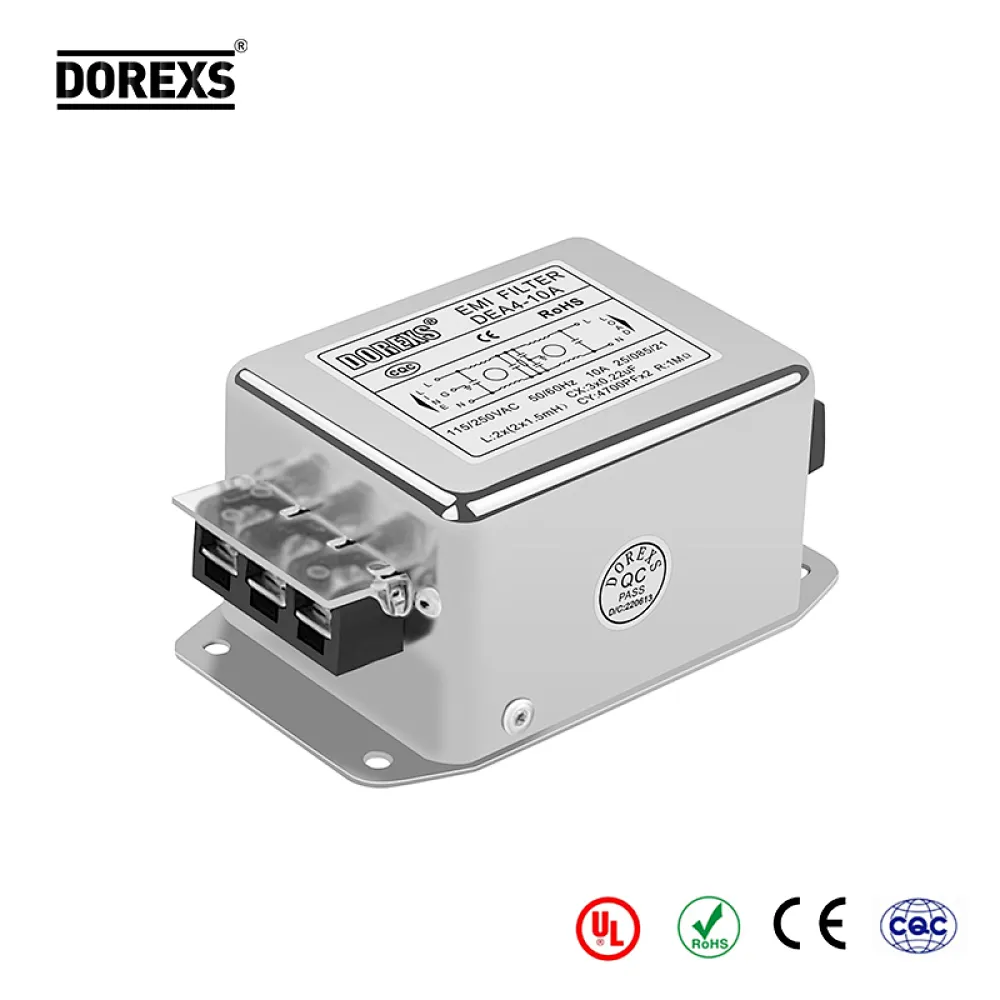

Однофазный высокопроизводительный фильтр электромагнитных помех переменного тока 3A-20A
DEA4-D Terminal Block
Номинальный ток: 3А-20А. Высокопроизводительный фильтр электромагнитных помех. Сертификат: cUL, CQC, CE, ROHS. Может быть настроен в соответствии с требованиями заказчика. Поддержка бесплатных образцов
количество
Фильтр электромагнитных помех клеммной колодки — это обычный компонент электронной схемы, используемый для уменьшения электромагнитных помех в цепи. Обычно он состоит из клеммной колодки и фильтра.
Клеммная колодка представляет собой интегрированный интерфейс, используемый для подключения источника питания и оборудования; распространенные формы включают розетки, клеммные колодки и т. д. Он обеспечивает удобные электрические соединения, позволяя легко подключать и отключать питание и оборудование.
Фильтр электромагнитных помех клеммной колодки является важной частью клеммной колодки, его функция заключается в фильтрации сигнала электромагнитных помех в цепи. Под электромагнитными помехами понимаются электромагнитные волны, генерируемые в результате работы источников питания или другого оборудования, которые могут мешать передаче сигнала и стабильности работы цепей. Фильтр подавляет эти мешающие сигналы, используя схему фильтра, чтобы обеспечить нормальную работу схемы.
Распространенные типы клеммных колодокЭМИ-фильтрпредставляют собой однофазный клеммный блок с фильтром электромагнитных помех и трехфазный клеммный блок с фильтром электромагнитных помех. Они имеют различную мощность и фильтрующий эффект, а соответствующий тип можно выбрать в соответствии с конкретными требованиями применения. При установке клеммного фильтра необходимо убедиться в правильности подключения источника питания и оборудования, а также обратить внимание на соответствие номинальной мощности фильтра нагрузке цепи.
Серия DEA4 — это широко используемый однофазный фильтр переменного тока, подходящий для цепей 3–20 А. Его основная роль — подавление электромагнитных помех (EMI) и гармоник, обеспечение чистого источника питания и защита оборудования от электромагнитных помех.
Серия DEA4 — это широко используемый однофазный фильтр переменного тока, подходящий для цепей 3–20 А. Его основная роль — подавление электромагнитных помех (EMI) и гармоник, обеспечение чистого источника питания и защита оборудования от электромагнитных помех.
Фильтры серии DEA4 имеют двухполюсную конструкцию, которая обладает высокой эффективностью и надежностью фильтрации. Он соединяет фильтр с источником питания и оборудованием, устанавливая на схему клеммную колодку. При установке сначала убедитесь, что источник питания отключен, а затем подключите вход и выход фильтра к входу источника питания и входу целевого устройства соответственно. В процессе подключения фильтр следует устанавливать в строгом соответствии со спецификациями и требованиями схемы, чтобы обеспечить стабильное и надежное соединение.
Существует множество способов установки фильтра электромагнитных помех клеммной колодки фильтров серии DEA4, и вы можете выбрать винтовое или пружинное соединение, чтобы адаптироваться к различным условиям и требованиям установки. Следует отметить, что в процессе монтажа необходимо следить за тем, чтобы контактная поверхность клеммника была чистой, не имела ржавчины, а соединение было хорошо затянуто во избежание плохого контакта или его ослабления.
информация о продукте(клеммный блок, фильтр электромагнитных помех)
| Наименование товара: | DEA4 однофазный Клеммный блок Фильтр электромагнитных помех | Диапазон температур: | -25℃~85℃ |
| Номинальный ток: | 3А-20А | Выдерживать испытательное напряжение: | 1750 В переменного тока |
| Номинальное напряжение: | 110–250 В переменного тока | Огнестойкость: | УЛ 94В-0 |
| Рабочая частота: | 50/60 Гц | Сертификация: | cUL, CE, CQC, ROHS |

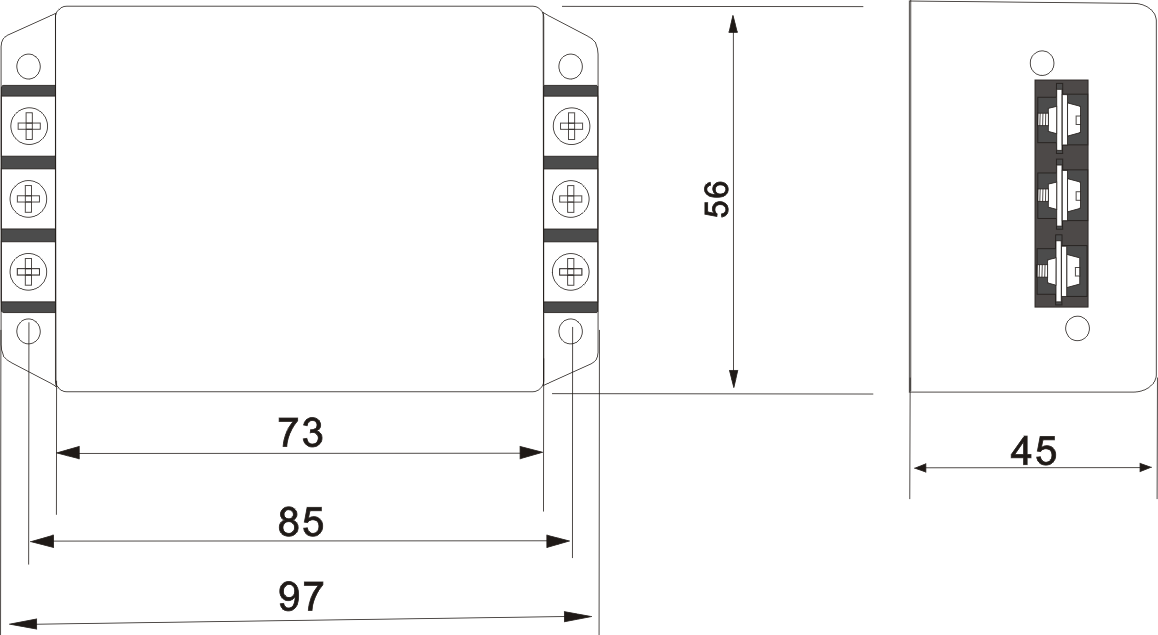

Габаритный размер(±1 мм)(клеммный блок, фильтр электромагнитных помех) | |
 | |
Вносимая потеря-(общий режим) (клеммный блок, фильтр электромагнитных помех) | |
 |
Рекомендуемые и преимущества(клеммный блок, фильтр электромагнитных помех)
Фильтр электромагнитных помех DEA43 разработан для быстрой и простой установки.
Принять двухэтапный метод проектирования, улучшить характеристики защиты от помех
Очень низкий ток утечки
Доступны три метода установки шнура питания, вставки и болта.
Дроссели с сердечником из высокопроницаемого материала и отличными тепловыми характеристиками
Все фильтры электромагнитных помех обеспечивают превосходное ослабление проводимости
Область применения(клеммный блок, фильтр электромагнитных помех)
Электроприборы, испытательное оборудование
Электронное оборудование
медицинское оборудование
Различное оборудование для дезинфекции и очистки.
Оборудование для лазерной резки
Автономные роботы и так далее
 |  |
 |  |  |
ДОРЭКСпредоставляет широкий выборФильтр ЭМП/ЭМСварианты, стандартизированные и индивидуальные решения по электромагнитным помехам.
Предоставлять клиентам комплексную инженерно-техническую поддержку.
